Soal UN Fisika SMA Tahun 2017
Soal No.1
Dua buah pelat besi diukur dengan menggunakan jangka sorong,
hasilnya digambarkan sebagai berikut :

Selisih tebal kedua pelat besi tersebut adalah ...
A. 0,3 mm
B. 0,6 mm
C. 0,7 mm
D. 0,8 mm
E. 1,7 mm
Soal No.2
Sebuah benda mula-mula di titik A(0,0) kemudian bergerak
selama 2 sekon ke titik B(4,2). Selanjutnya bergerak lagi selama 3 sekon ke
titik C(8,6). Kecepatan rata-rata gerak benda adalah ...
A. 1 m/s
B. 1,5 m/s
C. 2 m/s
D. 2√2 m/s
E. 4,75 m/s
Soal No.3
Sebuah mobil mula-mula bergerak lurus dengan kecepatan
konstan 72 km/jam selama 20 sekon kemudian dipercepat dengan percepatan 3 m/s2
selama 10 sekon dan diperlambat dengan perlambatan 5 m/s2 hingga
mobil berhenti. Bentuk grafik kecepatan (v) terhadap waktu (t) perjalanan mobil
tersebut adalah ...

Soal No.4
Perhatikan tabel data kecepatan dari tiga benda yang
bergerak lurus berikut!

Berdasarkan tabel di atas dapat disimpulkan bahwa benda yang
mengalami percepatan terbesar dalam selang waktu tertentu adalah ...
A. benda A untuk t = 2 s sampai t = 4 s
B. benda B untuk t = 2 s sampai t = 4 s
C. benda B untuk t = 4 s sampai t = 6 s
D. benda C untuk t = 2 s sampai t = 4 s
E. benda C untuk t = 4 s sampai t = 6 s
Soal No.5
Perhatikan gambar!

Jari-jari roda A = 30 cm, roda B = 40 cm, roda C = 25 cm,
dan roda D = 50 cm. Roda B berputar dengan kecepatan anguler 50 rad/s,
kecepatan angular roda D adalah ...
A. 80 rad/s
B. 60 rad/s
C. 50 rad/s
D. 40 rad/s
E. 30 rad/s
Soal No.6
Seorang pembalap mobil sedang melintasi tingkungan miring
dengan sudut kemiringan θ dan jari-jarinya 12 m. Kecepatan maksimum mobil 6
m/s, maka nilai tan θ adalah ...

A. 2/3
B. 5/10
C. 3/10
D. 2/11
E. 1/12
Soal No.7
Sebuah bola dilempar dengan sudut elevasi 30° menempuh
lintasan parabola seperti terlihat pada gambar. Percepatan gravitasi 10 m/s2,
maka perbandingan kecepatan di titik A, B, dan C adalah ...

A. √25 : √28 : √31
B. √25 : √40 : √45
C. √27 : √28 : √31
D. √28 : √27 : √31
E. √31 : √28 : √27
Soal No.8
Sebuah partikel yang bergerak ke atas memenuhi persamaan y =
8t - t2 dengan y dan t masing-masing dalam satuan meter dan sekon. Kecepatan
benda saat t = 2 sekon adalah ...
A. 2 m/s
B. 4 m/s
C. 8 m/s
D. 12 m/s
E. 16 m/s
Soal No.9
Sebuah balok bermassa 1 kg meluncur pada bidang miring kasar
dari keadaan diam seperti gambar.

Setelah menempuh jarak 3,75 m, kecepatan balok = 7,5 m/s.
Diketahui g = 10 m/s2, koefisien gesekan kinetis 3/16 dan tan θ =
3/4, maka besar gaya tahan F agar balok berhenti tepat di kaki bidang miring
adalah ...
A. 3,75 N
B. 5,75 N
C. 7,50 N
D. 9,25 N
E. 12,00 N
Soal No.10
Balok A dan B dengan massa masing-masing 8 kg dan 5 kg
dihubungkan dengan tali melalui katrol seperti gambar. Koefisien gesekan statis
dan kinetis antara balok dengan lantai adalah 0,5 dan 0,3 (g = 10 m/s2).
Balok C yang massanya 4 kg kemudian diletakkan di atas balok A maka ...

A. tegangan tali sistem menjadi lebih kecil dari semula
B. tegangan tali sistem menjadi dua kali semula
C. sistem balok menjadi diam
D. sistem balok bergerak dengan percepatan setengah kali
semula
E. sistem balok bergerak dengan percepatan dua kali semula
Soal No.11
Sebuah benda berbentuk balok dicelupkan dalam cairan A yang
massa jenisnya 900 kg/m3 ternyata 1/3 bagiannya muncul di atas
permukaan. Berapa bagian dari balok tersebut yang muncul jika cairan diganti
dengan cairan B yang massa jenisnya 1200 kg/m3 ?

A. 1/4 bagian
B. 4/9 bagian
C. 1/2 bagian
D. 5/9 bagian
E. 3/4 bagian
Soal No.12
Perhatikan gambar alat penyemprot nyamuk pada gambar di
bawah ini! Ketika batang pengisap M ditekan, udara dipaksa keluar dari tabung
pompa dengan kecepatan v melalui lubang pada ujungnya. P menyatakan tekanan dan
v menyatakan kecepatan alir cairan obat nyamuk, maka pernyataan yang benar dari
prinsip kerja penyemprot nyamuk tersebut adalah ...

A. P1 < P2, maka v1 <
v2
B. P1 > P2, maka v1 <
v2
C. P1 < P2, maka v1 >
v2
D. P1 > P2, maka v1 >
v2
E. P1 = P2, maka v1 = v2
Soal No.13
Sebuah pesawat ruang angkasa (P) mengorbit bumi (B) pada
jarak tertentu dari permukaan bumi dengan kecepatan konstan membentuk lintasan
elips seperti telihat pada gambar.

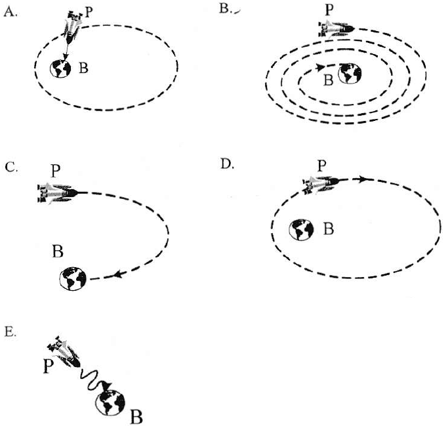

Apabila pesawat kehilangan tenaga secara berangsur-angsur,
maka bentuk lintasan yang mungkin terjadi ditunjukkan oleh gambar ...

Soal No.14
Seorang penari berdiri di atas lantai es licin dan berputar
di tempatnya seperti gambar.

Mula-mula penari tersebut berputar dengan menyilangkan kedua
tangan di dadanya (gambar A). Kemudian penari tersebut kembali berputar sambil
merentangkan kedua tangannya (gambar B). Pernyataan pada tabel di bawah ini
yang benar berkaitan dengan kedua keadaan penari di atas adalah ...

Soal No.15
Perhatikan tabel data posisi benda-benda berikut!

Benda A, B, dan C dihubungkan dengan batang ringan tak
bermassa pada bidang x-y. Besar momen inersia sistem jika diputar pada poros
sejaja sumbu y melalui benda A adalah ...
A. 11√2 kg.m2
B. 13 kg.m2
C. 12,5 kg.m2
D. 7,2 kg.m2
E. 2,5 kg.m2
Soal No.16
Perhatikan gambar berikut!

Dua buah benda menuruni lintasan dari titik A. Massa benda
pertama m1 = 5 kg dan benda kedua m2 = 15 kg. Jika percepatan
gravitasi g = 10 m/s2, maka perbandingan energi kinetik Ek1
: Ek2 di titik B adalah ...
A. 1 : 2
B. 1: 3
C. 1 : 9
D. 2 : 1
E. 3 : 1
Soal No.17
Perhatikan gambar !

Sebuah peluru dari senapan A ditembakkan ke balok dan
bersarang di dalam balok, mengakibatkan balok naik setinggi h1 = 40
cm (gambar 1). Balok lain yang identik ditembak peluru dari senapan B yang sama
massanya, ternyata mengakibatkan balok naik setinggi h2 = 30 cm
(gambar ). Perbandingan kecepatan peluru dari senapan A dan senapan B sesaat
menumbuk balok adalah ...
A. 2 : √3
B. √2 : √3
C. √3 : √2
D. √3 : 2
E. √3 : 3
Soal No.18
Sebuah peluru ditembakkan dengan sudut elevasi α (cos α =
3/5) dan kecepatan awal 100 m/s. Massa peluru 40 gram dan g = 10 m/s2.
Energi potensial peluru setelah bergerak selama 5 sekon adalah ...

A. 100 joule
B. 110 joule
C. 120 joule
D. 130 joule
E. 140 joule
Soal No.19
Perhatikan 3 peristiwa tumbukkan pada gambar berikut!

Gambar A : benda p bermassa 8 m menumbuk benda Q massa m
yang mula-mula diam, dengan kecepatan v
Gambar B : benda R bermassa m bergerak dengan kecepatan v
menumbuk benda S bermassa 8 m yang mula-mula diam
Gambar C : benda K bermasa 8 m bergerak dengan kecepatan v
menumbuk benda R bermassa sama yang mula-mula diam
Ketiga tumbukkan bersifat lenting sempurna, maka dapat
disimpulkan bahwa ...
A. kecepatan terbesar dimiliki benda Q pada gambar A
B. kecepatan terbesar dimiliki benda S pada gambar B
C. kecepatan terbesar dimiliki benda R pada gambar C
D. kecepatan sulit diprediksi karena massa pada ketiga
peristiwa tidak sama
E. kecepatan benda yang ditumbuk pada ketiga peristiwa sama
Soal No.20
Soal No.20
Balok bermassa 10 kg meluncur sepanjang bidang miring A-B
dan berhenti di titik C. Koefisien gesek antara balok dengan permukaan B-C =
0,3. Panjang BC adalah ...

A. 10 m
B. 35 m
C. 37 m
D. 40 m
E. 50 m
Soal No.21
Grafik di bawah ini merupakan data yang diperoleh dari
pemanasan bubuk sampel zat tertentu bermassa 0,10 kg. Kalor jenis sampel zat
adalah ...

A. 240 J/(kg.K)
B. 420 J/(kg.K)
C. 840 J/(kg.K)
D. 2400 J/(kg.K)
E. 4200 J/(kg.K)
Soal No.22
Dua benda dari logam sejenis A dan B yang massanya sama
tetapi ukurannya berbeda, masing-masing bersuhu TA dan TB
(TA > TB), diletakkan di dalam ruang tertutup yang
bersuhu T dimana TB < T < TA seperti pada gambar.

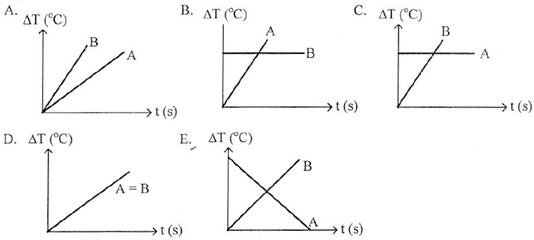

Hubungan antara kenaikan suhu logam A dan B terhadap waktu
dapat dinyatakan dengan grafik ...

Soal No.23
Sebanyak 75 gram air yang suhunya 20°C dicampurkan dengan 50
gram air yang suhunya tidak diketahui. Jika suhu akhir campuran 40°C, maka suhu
air 50 gram mula-mula adalah ...
A. 70°C
B. 50°C
C. 40°C
D. 30°C
E. 20°C
Soal No.24
Tiga batang konduktor P, Q, dan R dari jenis berbeda memiliki
panjang dan luas penampang sama disambungkan seperti gambar.

Suhu T1 = 20°C dan T4 = 90°C,
koefisien konduksi kp = 2 kQ = 4 kR, maka suhu
T2 dan T3 adalah ...
A. T2 = 40°C, T3 = 75°C
B. T2 = 40°C, T3 = 60°C
C. T2 = 35°C, T3 = 65°C
D. T2 = 30°C, T3 = 50°C
E. T2 = 30°C, T3 = 40°C
Soal No.25
Volume gas ideal di dalam ruang tertutup diperkecil 1/2 kali
semula dalam proses isothermis, maka tekanannya menjadi ...
A. 1/4 kali semula
B. 1/2 kali semula
C. 1 kali semula
D. 2 kali semula
E. 4 kali semula
Soal No.26
Pada percobaan pegas, beban yang massanya berbeda-beda
digantung pada ujung pegas kemudian diukur pertambahan panjang pegas. Data
hasil percobaan tampak sebagai berikut :

Dari tabel di atas dapat disimpulkan bahwa ...
A. semakin besar beban, semakin kecil pertambahan panjang
B. semakin besar gaya, semakin besar pertambahan panjang
C. semakin besar gaya, semakin kecil pertambahan panjang
D. konstanta pegas berbanding lurus dengan pertambahan
panjang
E. konstanta pegas berbanding terbalik dengan gaya
Soal No.27
Mikroskop dengan fokus lensa objektif 1 cm dan okuler 10 cm
digunakan untuk mengamati sebuah benda kecil. Saat pengamatan dengan mata tanpa
akomodasi, jarak lensa objektif dan okuler adalah 21 cm. Pengamatan kemudian
diubah dengan mata berakomodasi maksimum (Sn = 30 cm), maka jarak lensa
objektif dan okuler sekarang adalah ...
A. 23,5 cm
B. 21,0 cm
C. 18,5 cm
D. 15,0 cm
E. 13,5 cm
Soal No.28
Perhatikan gambar berikut!

Balok dihubungkan dengan pegas dan ditarik sejauh 4 cm lalu
dilepaskan sehingga sistem bergetar harmonik. Dalam waktu 10 sekon terjadi 5 getaran,
maka grafik hubungan simpangan dengan waktu getar yang benar adalah ...

Soal No.29
Dua gabus berjarak 3 m terapung di puncak gelombang air
laut. Terdapat dua lembah antara keduanya dan energi gelombang membutuhkan
waktu 6 sekon untuk berpindah dari gabus satu ke yang kedua. Kecepatan rambat
dan panjang gelombangnya berturut-turut adalah ...
A. 1 m/s dan 6 m
B. 1 m/s dan 3 m
C. 0,5 m/s dan 6 m
D. 0,5 m/s dan 3 m
E. 0,5 m/s dan 1,5 m
Soal No.30
Persamaan gelombang stasioner pada dawai gitar y = 40 sin
(20 πx) cos (60 πt), dengan x dan y dalam meter dan t dalam sekon. Dari
persamaan tersebut letak perut kesatu, kedua, dan ketiga dari titik pantul
berjarak ...
A. 2 cm ; 6 cm ; dan 10 cm
B. 2,5 cm ; 7,5 cm ; dan 12,5 cm
C. 3 cm ; 9 cm ; dan 15 cm
D. 7 cm ; 21 cm ; dan 35 cm
E. 10 cm ; 30 cm ; dan 50 cm
Soal No.31
Daya yang dihasilkan dari bunyi mesin diesel pada jarak R
sebesar 10 π watt dan intensitas bunyi yang terdengar sebesar 70 dB. Intensitas
ambang bunyi 10-12 watt/m2, maka jarak R tersebut dari
mesin diesel adalah ...
A. 0,5 km
B. 1,0 km
C. 1,5 km
D. 2,5 km
E. 3,0 km
Soal No.32
Seberkas cahaya dilewatkan pada kisi difraksi dengan 200
celah/cm, akan dihasilkan garis pita terang kedua pada layar berjarak 6 mm dari
terang pusat. Kisi difraksi kemudian diganti dengan 500 celah/cm, maka jarak
pita terang ke 6 pada layar mempunyai jarak dari terang pusat adalah ...
A. 6 mm
B. 12 mm
C. 16 mm
D. 24 mm
E. 45 mm
Soal No.33
Perhatikan rangkaian berikut

Besar daya pada hambatan 2 Ω adalah ...
A. 2 watt
B. 4 watt
C. 5 watt
D. 6 watt
E. 9 watt
Soal No.34
Perhatikan gambar rangkaian 5 lampu identik berikut!

Lampu identik F dipasang pada kawat antara P dan Q. Bagaimana
keadaan nyala lima lampu pada rangkaian listrik tersebut ?
A. Lampu D dan E menyala lebih terang dari semula
B. Lampu A, B, dan C menyala lebih terang dari semula
C. Lampu D dan E lebih terang daripada A, B, dan C
D. Lampu D dan E lebih redup dari semula
E. Lampu D dan E sama terangnya dengan keadaan awal
Soal No.35
Dua benda bermuatan listrik Q1 dan Q2
berjarak r cm menimbulkan gaya tolak menolak sebesar 10 newton. Kemudian muatan
Q1 digeser hingga gaya yang timbul menjadi 40 newton. Konstanta k =
9.109 N.m2.C-2, maka muatan Q1
harus dipindahkan sebesar ...
A. 1/2 r menjauhi Q2
B. 1/2 r mendekati Q2
C. 1 r menjauhi Q2
D. 2 r mendekati Q2
E. 2 r menjauhi Q2
Soal No.36
Sebuah elektron bermuatan q = -1,6 x 10-19 C dan
bermassa m = 9 x 10-31 kg, dilepaskan dari katoda menuju anoda di
antara dua keping logam yang berjarak 80 cm dengan beda potensial antar keping
5000 volt. Jika elektron bergerak dari keadaan diam maka gaya yang digunakan
untuk menggerakkan elektron sampai di anoda adalah ...
A. 1.10-15 newton
B. 2.10-15 newton
C. 5.10-15 newton
D. 8.10-15 newton
E. 4.10-14 newton
Soal No.37
Perhatikan gambar berikut!

Dua kawat lurus sejaja berarus listrik i1 = 2 A dan
i2 = 3 A terpisah pada jarak a seperti pada gambar. Sebuah kawat
penghantar lurus yang lain (3) berarus listrik akan diletakkan di sekitar kedua
kawat sehingga kawat tidak mengalami gaya magnetik. Kawat (3) tersebut harus
diletakkan pada jarak ...
A. 0,5a di kiri kawat (1)
B. a di kiri kawat (1)
C. 2a di kiri kawat (1)
D. a di kanan kawat (2)
E. 2a di kanan kawat (2)
Soal No.38
Sebuah trafo step down memiliki tegangan primer 220 volt dan
tegangan sekunder 110 volt. Pada kumparan primer mengalir arus 3 ampere dan
trafo memiliki efisiensi 60%, daya yang hilang akibat panas atau penyebab
lainnya adalah ...
A. 264 watt
B. 396 watt
C. 464 watt
D. 482 watt
E. 660 wat
Soal No.39
Pada reaksi inti :

maka x adalah ...
A. sinar α
B. sinar β
C. sinar γ
D. sinar x
E. proton
Soal No.40
Peluruhan massa zat radioaktif X memnuhi grafik massa (m)
terhadap waktu (t) seperti gambar berikut.

Berdasarkan grafik, konstanta
peluruhan (λ) zat radioaktif tersebut adalah ...
A. 0,116 s-1
B. 0,230 s-1
C. 0,345 s-1
D. 0,560 s-1
E. 0,693 s-1
0 Response to "Soal UN Fisika SMA Tahun 2017"
Post a comment
